Replace J-S J-7508 Speaker amplifier again

忘記哪來的喇叭,好像是我哥給的,時間已經不可考
最初給我的時候應該是圖片中的擴大器異常,已經忘記是不過電還是音量控制有問題啥的
(剛才查這顆喇叭發現可能是通病,有一些文章有提到長時間使用後,音量的可變電阻可能會不正常)
我已經忘了當初檢修的過程,或是有沒有修了

最後我放棄那個擴大器,直接用另外買的功放板直接推喇叭
(擴大器當初應該就丟了)
從銅柱跟可變電阻的鏽斑看得出已經有歷史的痕跡了...
J-7508配的變壓器是傳統變壓器,加上功率比較大的緣故,整顆變壓器又大又重
所以另外背了一個7815的LDO,這樣我就可以直接用交換式變壓器供電

前一段時間,忘記多久以前,功放開始有點問題,左右聲道有時後會某個聲道沒聲音或比較小聲,或兩個都沒聲音
重新轉一轉接頭、或是調一調音量會有改善
最近又開始居家上班,我開始注意到右聲道音量相較於左聲道音量小聲很多
勉強可以接受,但總是有點不自在
拉一拉扭一扭音量旋鈕後有機會改善,推測應該是音量旋鈕這顆可變電阻問題
這顆是B5K 6pin 的可變電阻,我手邊沒有適合的材料...

於是我找出蠻久以前淘寶買來玩的Class-D功放板 PAM8403
2017年的時候,買來組成一個小的放大器,供電採用現成的DC-DC buck模組
這樣就可以吃比較寬的電壓輸入
但實際測試後發現會有一個noise,推測是DC-DC buck造成的
是可以直接改5v輸入,只要用usb adapter供電
但usb adapter有時候供電品質其實也好不到哪去
所以做好的放大器就擱置了...

這一次受不了舊的放大器,所以拿這顆出來改造
當初懷疑是電源造成底噪的部份

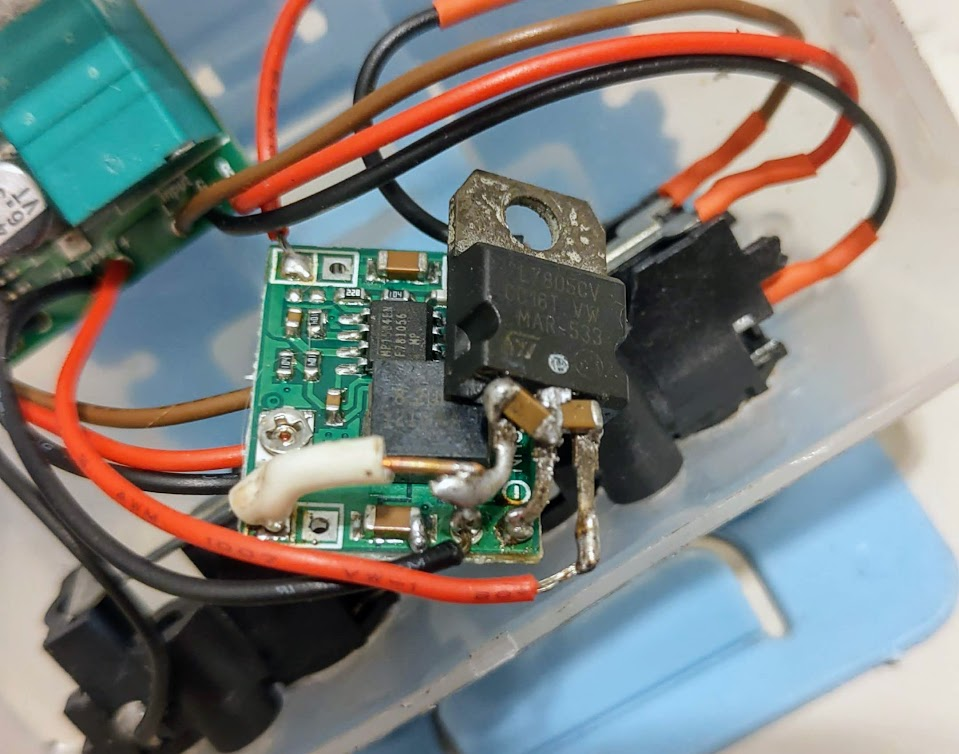

所以這次我沿用原來的DC-DC buck,將輸出電壓調高到7.2v
在輸出端再串一個從高職時期零件盒挖出來的7805

不直接從外部給到7805主要還是考慮7805的耐壓沒那麼高,加上LDO的效率不好,壓降越大、電流越大,LDO發熱越高

氧化非常嚴重的7805,接腳打磨過了,焊電容上去還是焊半天
可能磨的不夠,也有可能烙鐵太弱,或是銲錫不對Orz

加上7805之後,實際測試看看,沒有聽到奇怪的噪音了
表現還算挺不錯的,起碼以我這個木耳來說,我聽不出啥差異XDDDD

至於功率
最初這組喇叭似乎是15W rms x2
換第一組功放板換成7W x2
換第二組PAM8403只剩下3W x2
越換越小了XDDDD

老一輩的觀念是,功放的功率要夠大才推的動單體
實際上不會真的聽到這麼大聲
但功率夠大,推對應的單體聲音才會漂亮

以前學放大器的時候,Class A表現最好,但效率最差
Class D因為是透過PWM的方式去推喇叭,當時課本教的是說這種方式最差,但沒有深入說明
現在的話,我知道PWM如果沒處理好,訊號傳遞到單體上可能就會很悲劇
但現在Class D普及的程度,現在技術已經比早年要好很多了

因為我是木耳,老實說音響發燒友的世界、那些聽起來很抽象的名詞我不是很懂

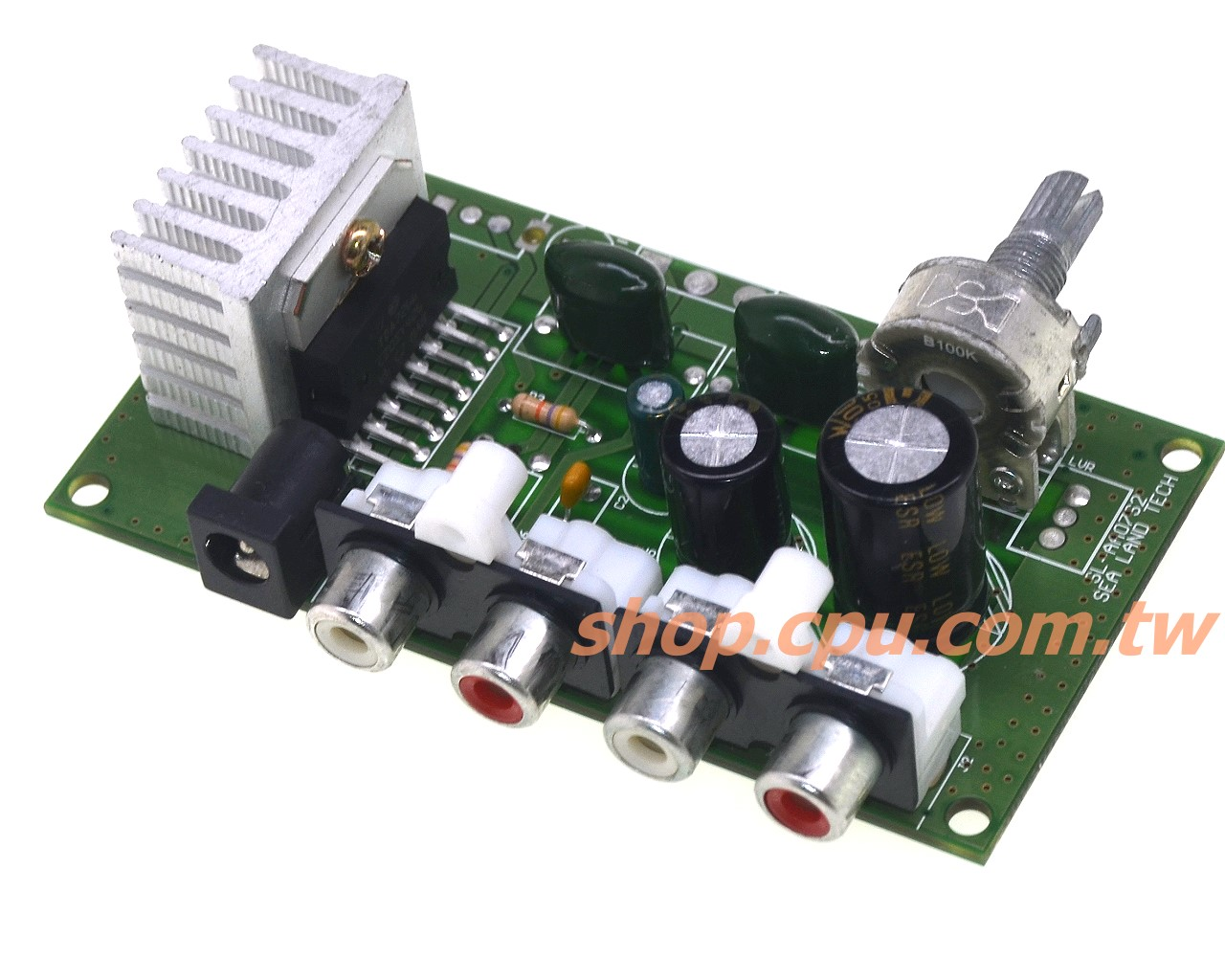

以第一組功放板來說,他的功放IC是TDA7266,Class-AB 放大IC
從Datasheet可以看得出來
這是7W x2的功放IC,但THD表現最好的低點落在0.5W~2W,3W-4W之後THD就會一路飆上去
所以老一輩說的話也是有些道理

而第二組功放板的功放IC是PAM8403,Class-D 放大IC,3W x2
從Datasheet可以看到,以4ohm、5v舉例,THD一路下降,2w算是最低點,2w之後開始往上飆
所以在正常使用情境,不特別拉高音量輸出的情況下
單單比THD,第二組功放不見得比第一組差到哪去

我自己使用上來說,表現算是相當不錯了:)

替這顆喇叭留個紀錄,順便紀錄一下擴大器的演進歷程
